Detail produk:
|
| Sertifikat: | CE / GS / UKCA / PSE dll | Keluaran: | 90W,24V/3,75A |
|---|---|---|---|
| Efisiensi: | VI | Arahan UE: | RoHS, JANGKAUAN, PAH |
| Jaminan: | 2 tahun (sekitar 2,28 tahun untuk operasi 24 jam sehari) | Perlindungan: | OVP, OCP, OTP, SCP & Perlindungan Input |
| Menyoroti: | 24V 3.75A Desktop Power Adapters,EN61558 Desktop Power Adapters,24V 3.75A AC DC Switching Adapters |
||

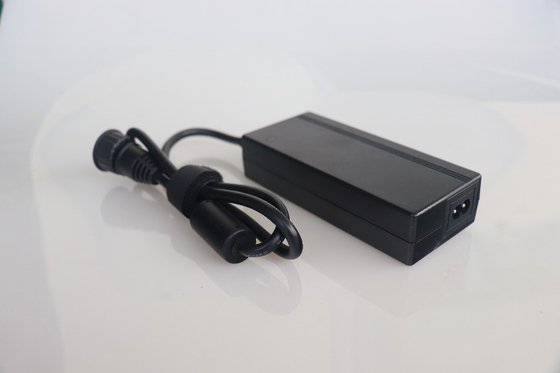

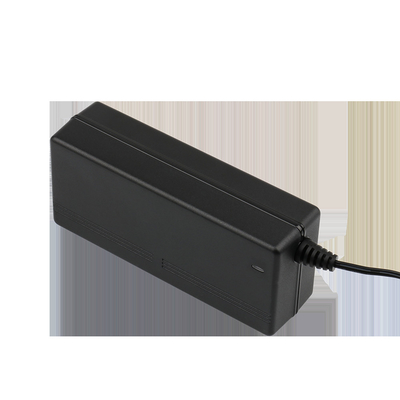

90 Watt 24V 3.75A Adaptor Daya Desktop Adaptor Pengalih AC DC EN61558
Fitur Keluaran:
| Nama model | Tegangan Keluaran (VDC) | Arus Keluaran (A) | Daya Keluaran (W) |
| GQ90-XXX-YYY-WW | 9.0~15.0 | 0,01~8,0 | 96.00 |
| GQ/BZ=Kode Perusahaan ANALOG | 15.1~20.0 | 0,01~5,00 | 96.00 |
| 90=Keluar Daya Seri 90W | 20.1~26.0 | 0,01-4,0 | 96.00 |
| XXX=Tegangan Keluaran | 26.1~50.0 | 0,01-3,67 | 96.00 |
| YYY=Arus Keluaran | 50.1~56.0 | 0,01-2,00 | 112.00 |
| WW=Jenis Steker |
Sertifikat Keselamatan
Sertifikat GQ90 EN61558 CE.pdf
Sertifikat GQ90 EN61558 GS.pdf
CB-------------IEC62368
ETL-----------ETL62368
GS CE---------EN62368
Adaptor Pengalih 90W
Properti elektronik
Tegangan Input···············90VAC~264VAC
Arus masukan··············0,5A Maks
Frekuensi Input··············47HZ~63HZ
Regulasi lini·············1% Maks
Regulasi muatan··············±5%
Suhu················0~40℃
Suhu penyimpanan ···········10℃~85℃
Kelembaban Relatif············10%~90%
Memenuhi Tingkat Efisiensi ·········Tingkat VI
Spesifikasi Tabel Lembar Data
| Barang | Spesifikasi Tabel Lembar Data | Catatan | |
| Keterangan | Nama Produk | adaptor daya sakelar keluaran tunggal | |
| Tipe produk | Pemasangan di dinding/Desktop/Interchange | Desain Kustom Tersedia | |
| Model | GQ90-240375-E | ||
| Kemampuan Pasokan | 1.600.000~1.800.000PCS/bulan | ||
| Aplikasi | sesuai kebutuhan pelanggan, dll | Desain Kustom Tersedia | |
| Performa Mekanik | Warna | Hitam atau putih | Desain Kustom Tersedia |
| Ukuran | Tunduk pada desain akhir | Desain Kustom Tersedia | |
| Konektor DC Keluaran | 5.5x2.1x10mm opsional | Desain Kustom Tersedia | |
| Kabel DC / Soket DC | L=1,2m / 1,5m atau Disesuaikan | Desain Kustom Tersedia | |
| Jenis steker | UNI EROPA, INGGRIS, AS, AU, KC, PSE... | Desain Kustom Tersedia | |
| Kinerja Listrik | Tegangan & Frekuensi Keluaran | 24V | |
| Keluaran Saat Ini | 3.75A | ||
| Daya Keluaran | 90W | ||
| Tegangan Riak Keluaran | Silakan lihat lembar data spesifikasi untuk persetujuan | Desain Kustom Tersedia | |
| Tegangan & Frekuensi Input | 90VAC~264VAC, 47~63HZ | ||
| Arus AC Maksimum | Silakan lihat lembar data spesifikasi untuk persetujuan | ||
| Masukan arus lonjakan | 40A(RMS) Max, beban penuh diuji @ AC230V 50HZ | ||
| Efisiensi | VI | Desain Kustom Tersedia | |
| Perlindungan | OVP, OCP, OTP, SCP & Perlindungan Input | ||
| Persyaratan lingkungan | Suhu Operasional | 0~40 ℃, | |
| Suhu Penyimpanan | -40~70 ℃ | ||
| Kelembaban Operasi | 5%~90% Tanpa kondensasi | ||
| Kelembaban Penyimpanan | 5%~90% Tanpa kondensasi | ||
| Keandalan | Jaminan | 2 tahun (sekitar 2,28 tahun untuk operasi 24 jam sehari) | Desain Kustom Tersedia |
| MTBF | ＞20.000 jam | ||
| Resistansi Isolasic | ＞ 30MΩ@500VDC;60S | Desain Kustom Tersedia | |
| Hi-Pot | Memenuhi standar keamanan yang berbeda | ||
| Kebocoran arus | 0,25mA Max, beban penuh diuji @ AC230V 50HZ | ||
| Kepatuhan terhadap hukum & peraturan arahan UE | RoHS, JANGKAUAN, PAH | ||
| Standar Keamanan | Sertifikat | UL/ETL/FCC/CE/ GS/UKCA/ PSE/ KC/ SAA/ EAC/BIS/ICBR | Desain Kustom Tersedia |
| Standar | IEC61558/IEC60335/IEC61347/ETL1310/ IEC62368, GB4943, GB4706, dll... | Desain Kustom Tersedia | |
| EMC | kepatuhan EN55014-1/EN55014-2 | ||
| ESD | (Debit udara@ 8KV, Debit kontak@ 6KV,(IEC61000-4-2) | Desain Kustom Tersedia | |
| Lonjakan | ±1KV @ mode umum atau berbeda | Desain Kustom Tersedia | |
| Identifikasi Model Produk | |||||
| GQ/BZ- | 65 | xxx | yyy | ww | z |
| ① | ② | ③ | ④ | ⑤ | ⑥ |
| ① | Kode perusahaan | ||||
| ② | Kode seri peringkat daya keluaran | ||||
| ③ | Kode tegangan keluaran | ||||
| ④ | Keluarkan kode saat ini | ||||
| ⑤ | Jenis Steker | ||||
| ⑥ | Alat | ||||
| Misalnya: Model produk GQ65-120500-E2, singkatan dari Analog brand swithing adapter dengan daya output seri 60W, tegangan output 12V, arus Output 5A, Input dengan tipe C8 digunakan | |||||
| Identifikasi Jenis Steker | |||
| Seri No. | Gaya Jenis Pasang | Kode | Keterangan |
| SEBUAH_ | Steker gaya depan | AU | Steker AC gaya depan AS |
| A A | Steker AC gaya depan Austria | ||
| AG | Steker AC gaya depan Eropa | ||
| AJ | Steker AC gaya depan Jepang | ||
| AK | Steker AC gaya depan Korea | ||
| AB | Steker AC gaya depan Inggris | ||
| AR | Steker AC gaya depan Rusia | ||
| KAPAK | Steker AC gaya depan yang dapat dipertukarkan | ||
| AC | Steker AC gaya depan Cina | ||
| ABS | Steker Singapura(berubah) | ||
| AA1 | Steker AC gaya depan Argentina | ||
| AUM | Steker AC gaya depan Meksiko | ||
| H_or C_ | Steker gaya samping | HU/CU | Steker AC gaya sisi AS |
| HA/CA | Steker AC gaya samping Austria | ||
| HG/CG | Steker AC gaya sisi Eropa | ||
| HJ/CJ | Steker AC gaya samping Jepang | ||
| HK/CK | Steker AC gaya samping Korea | ||
| HB/CB | Steker AC gaya sisi Inggris | ||
| SDM/Kr | Steker AC gaya samping Rusia | ||
| HX/CX | Steker AC gaya samping yang dapat dipertukarkan | ||
| HC/CC | Steker AC gaya samping Cina | ||
| Z_ | Steker gaya inline | ZU | Colokan AC gaya inline AS |
| ZA | Steker AC gaya inline Austria | ||
| ZG | Steker AC gaya inline Eropa | ||
| ZJ | Steker AC gaya inline Jepang | ||
| ZK | Steker AC gaya inline Korea | ||
| ZB | Steker AC gaya inline Inggris | ||
| ZR | Steker AC gaya inline Rusia | ||
| ZX | Steker AC gaya inline yang dapat dipertukarkan | ||
| ZC | Steker AC gaya inline Cina | ||
| E _ | Jenis peralatan | E1 | Input dengan tipe C14/C6 digunakan |
| E2 | Input desk-top dengan tipe C8 digunakan | ||
| E3 | Memperbaiki kabel listrik ungrounded | ||
| E4 | Kabel listrik tetap di-ground | ||
